IEC61850智能变电站解决方案
IEC61850智能变电站解决方案

数字化/智能化变电站是由智能化一次设备和网络化二次设备在IEC  61850通信协议基础上构建的,能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。可靠的和智能的通信网络是变电站在为大面积地区传输和配送电力时成功的关键因素。由于变电站的特殊环境和自动化系统的要求,变电站自动化系统内的通信网络必须具备快速的实时响应能力,极高的可靠性,优良的电磁兼容性能以及很高的安全性。

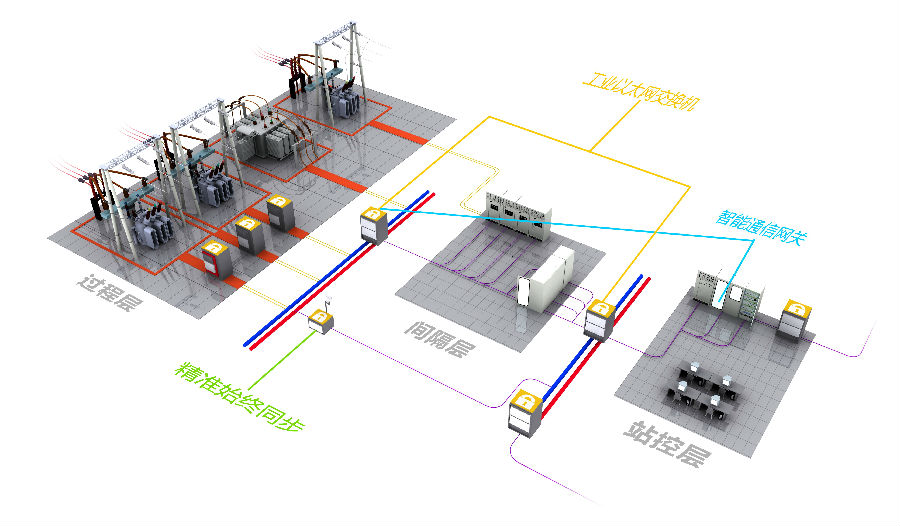

拓扑图
系统要求

· IEC61850变电站内在过程层使用SV采样值报文替代原有的硬接线,SV流量会达到几百兆,并且要求同步采样
· 从故障的产生到智能终端的动作,要求在4ms内完成
· 要求网络系统具备长时间零丢包特性
· 同步采样的方式,要求网络系统提供精确的时钟同步方式
· 在电力行业中具有的特定的EMC和温度特性

选择理由

IEC61850-3 工业以太网交换机东土解决方案 :
∙ 提供多种产品,包括19英寸1U 模组化机架设备,最多支持28 个接口,支持高电压输入卡轨式产品
∙ 符合 IEC61850-3 和IEEE 1613,通过国网A类测试,安全测试,KEMA测试
∙ 支持 NTP,精确时间同步协议IEEE1588v2,ITU-T.G.8261/G.8262(同步以太网)
∙ 支持多种冗余协议:IEC 62439-3(HSR / PRP),IEC 62439-6(DRP),DT-Ring,RSTP
∙ GPT多业务平台,支持数据交换,支持GPS/IRIG-B时钟同步模块
∙ 设备内置MMS服务器支持基于IEC61850数据建模的设备管理
∙ SICOM3005A产品集成数据交换和串口服务器,支持传统的RS232/485/422串行通信

智能通信网关东土解决方案 :
∙ 智能网关产品支持对传统IED,IEC61850 IED的数据采集,支持以太网和串行接口
∙ 智能网关易于配置,支持集成配置工具中导入标准的CID文件进行配置
∙ 支持多种电力规约:IEC60870-5-101, IEC60870-5-102 (Master), IEC60870-5-103 (Master & Slave),IEC60807-5-104 (Master & Slave),MODBUS (Master & Slave - RTU/TCP),DNP 3.0(Master & Slave - Serial/over TCP/IP),SEL(Master - Fast Meter/SER),AREVA(Master - Courier)
∙ 支持 IEC61850 的BRCB和URCB报告,GOOSE 订阅,MMS文件传输等应用

精确时钟同步东土解决方案:
∙ 支持端到端时钟同步解决方案,提供时钟服务器,IEEE1588V2 以太网交换机,时钟转换器,时钟测试仪
∙ 高精度时间服务器,对时精度可达 ±100ns,支持多种卫星系统参考源:GPS,GLONASS,BD
∙ 通过时钟源选择算法支持多个时钟参考源稳定切换,精度保持在±200ns
∙ 支持多种可选晶振,holdover性能可达1us/1h
∙ 支持IEEE1588转换为IRIG-B,后向兼容
∙ 可靠的多个源选择算法和守时性能
∙ 时钟服务器支持多种管理协议可选:MMS/IEC60870-5-104/SNMP
∙ 符合IEEE C37.238 Power Prole
